Créer un flow de calcul de la fraction
d’éjection pour compléter l’examen clinique

Entreprise

DESKi

Timeline

2026 (~ 2 mois)

Équipe

1 Designer, 1 PO, 5 Devs

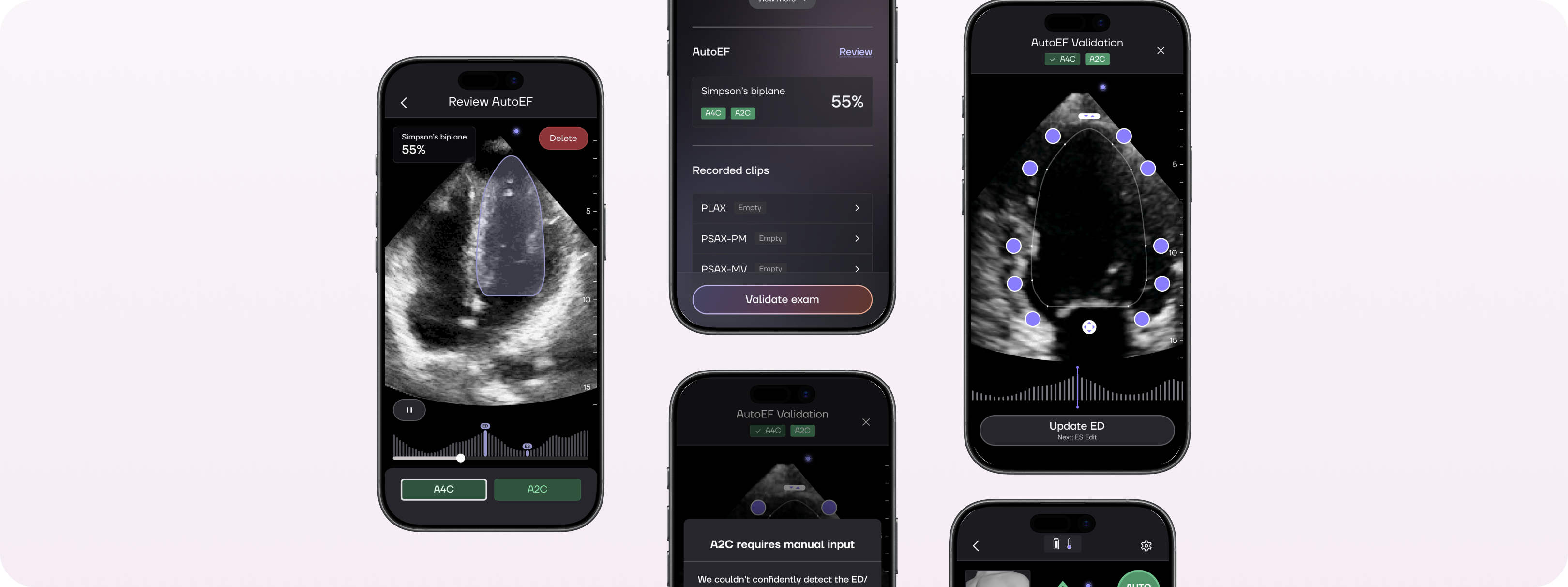

$Aperçu des écrans de l'application DESKi pour le calcul de la fraction d'éjection$

Contexte

HeartFocus rend accessible l’échographie cardiaque
à n’importe quel professionnel de santé

Sonde d'échographie utilisée sur un patient

Une application guidée par IA

expand_circle_right
Acquisition de 10 vues échographiques du cœur
expand_circle_right
Envoi des images à un spécialiste pour analyse

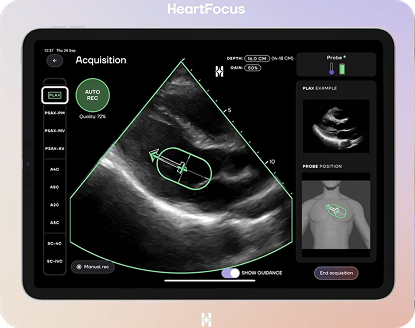

Interface HeartFocus pendant l'acquisition d'une échographie

Une évaluation qualitative des fonctions cardiaques

expand_circle_right
Évaluation visuelle des structures principales
expand_circle_right
Appréciation de la cinétique du cœur

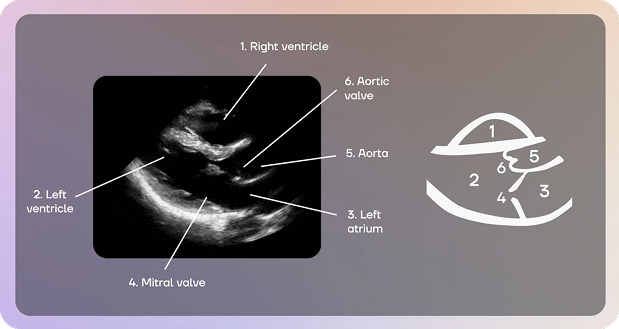

Schéma annoté des structures cardiaques visibles à l'échographie

La fraction d’éjection: une mesure essentielle pour
la prise en charge des patients

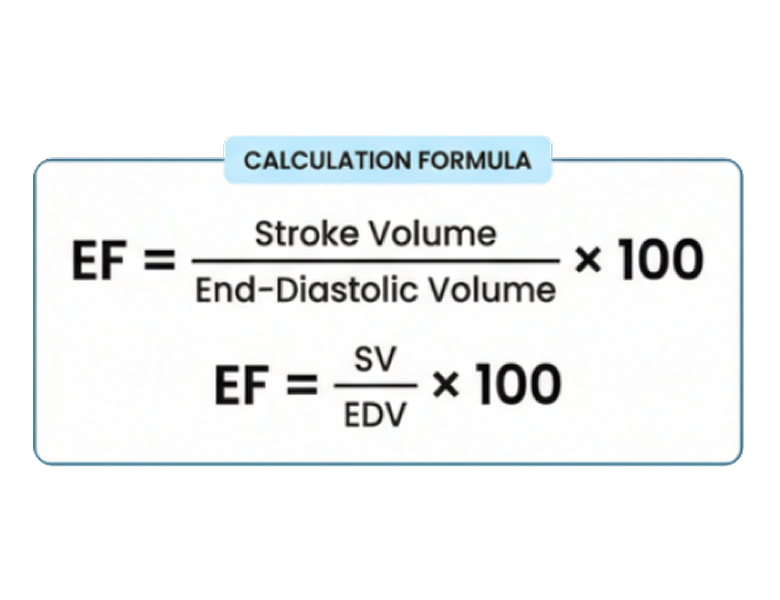

$Formule de calcul de la fraction d'éjection : EF = Stroke Volume / End-Diastolic Volume × 100$

Mesure qualitative exprimée en pourcentage

Représente le pourcentage d’éjection du sang contenu dans le ventricule gauche

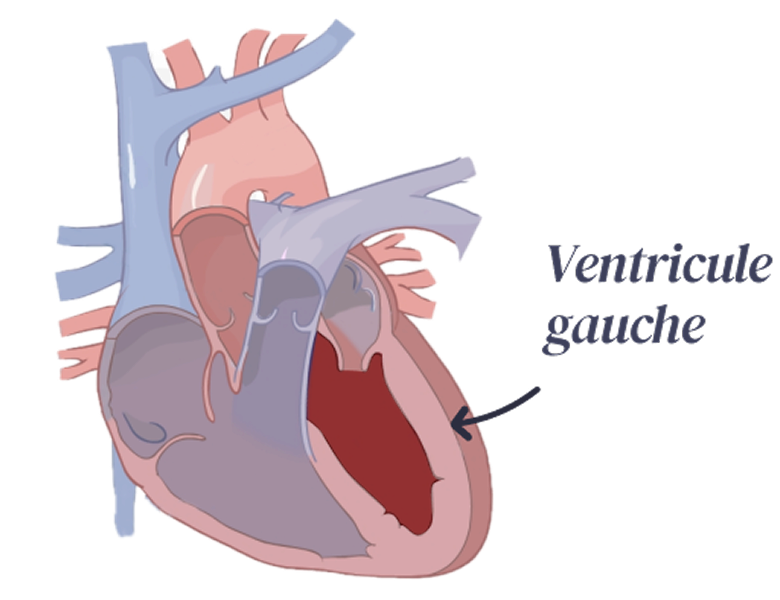

Schéma anatomique du cœur mettant en évidence le ventricule gauche

Reflète le fonctionnement du ventricule gauche

Partie la plus importante du cœur pour son rôle de pompe

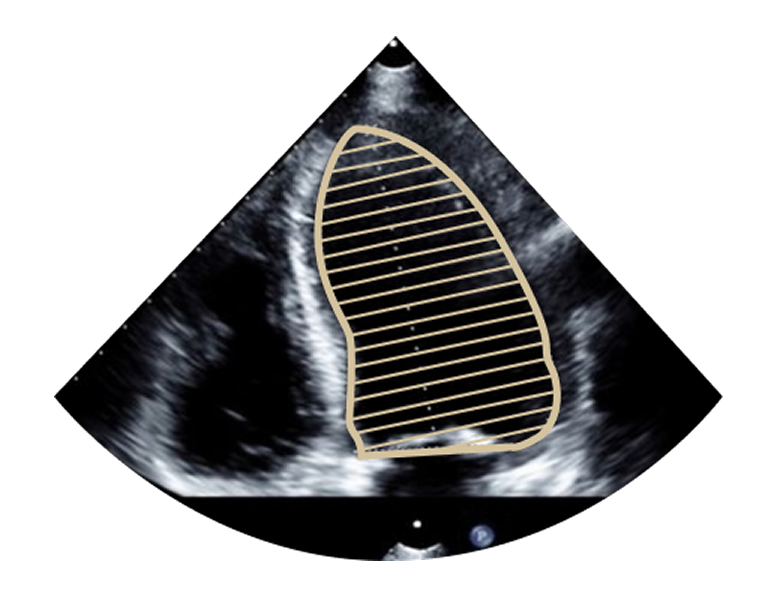

Image échographique avec le contour du ventricule gauche tracé

Calculée via le contour du ventricule

Sur des arrêts images à différents moments du cycle cardiaque

Objectif

Ajouter un calcul automatique de la fraction d’éjection
dans HeartFocus

Algorithme d’IA développé en interne

Pour permettre à l’utilisateur de calculer la fraction d’éjection en utilisant les clips de son examen

Fonctionnement en 3 étapes

Détecte automatiquement la diastole et la systole sur le clip enregistré
Contoure le ventricule gauche sur les frames correspondantes
Applique la formule de Simpson pour avoir le résultat

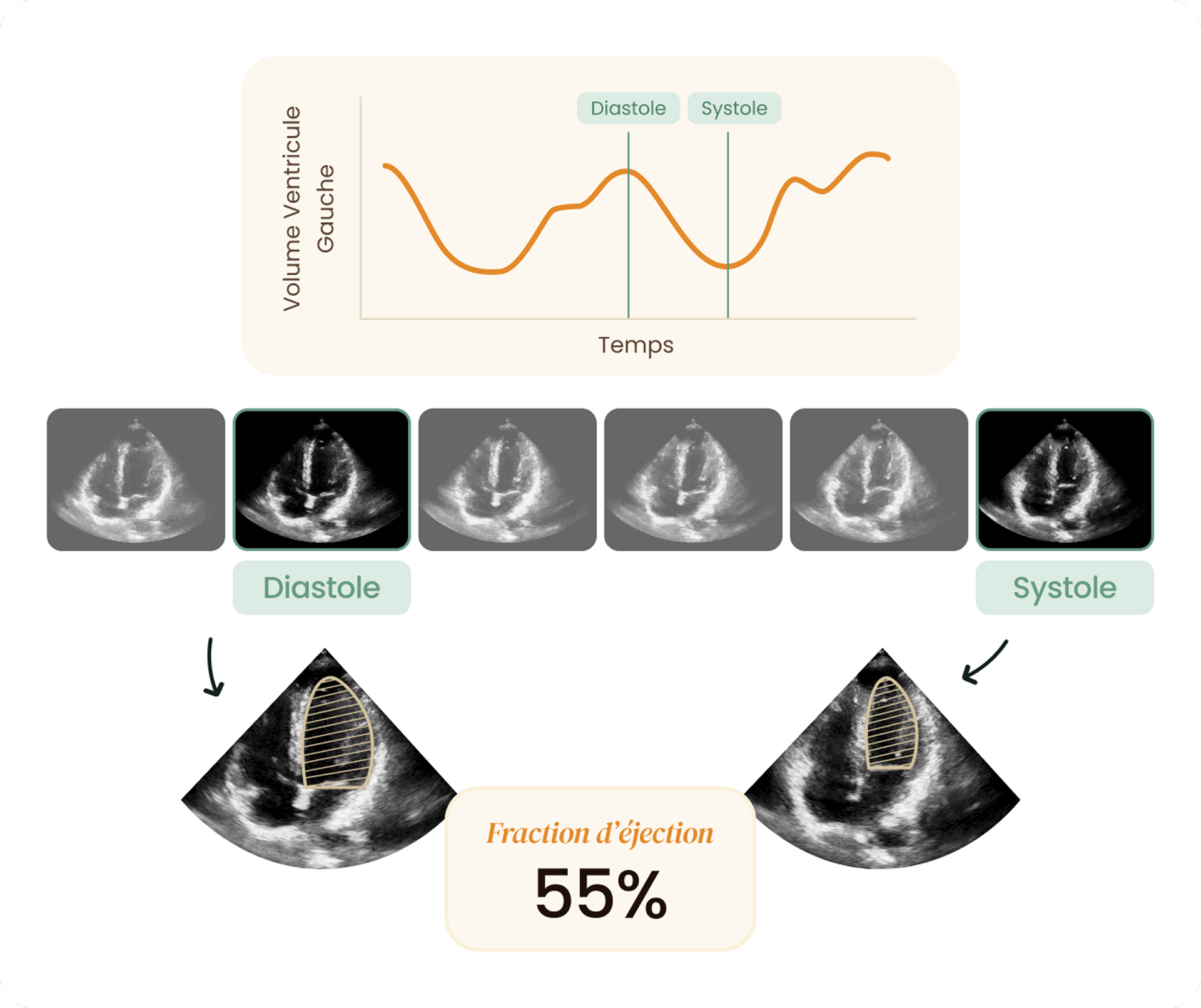

$Schéma du fonctionnement de l'algorithme de calcul automatique de la fraction d'éjection$

Prise en compte des limitations techniques

L’algorithme pouvant échouer ou se tromper de plusieurs manières, la vérification des étapes par l’utilisateur a été identifiée dès le départ comme nécessaire.

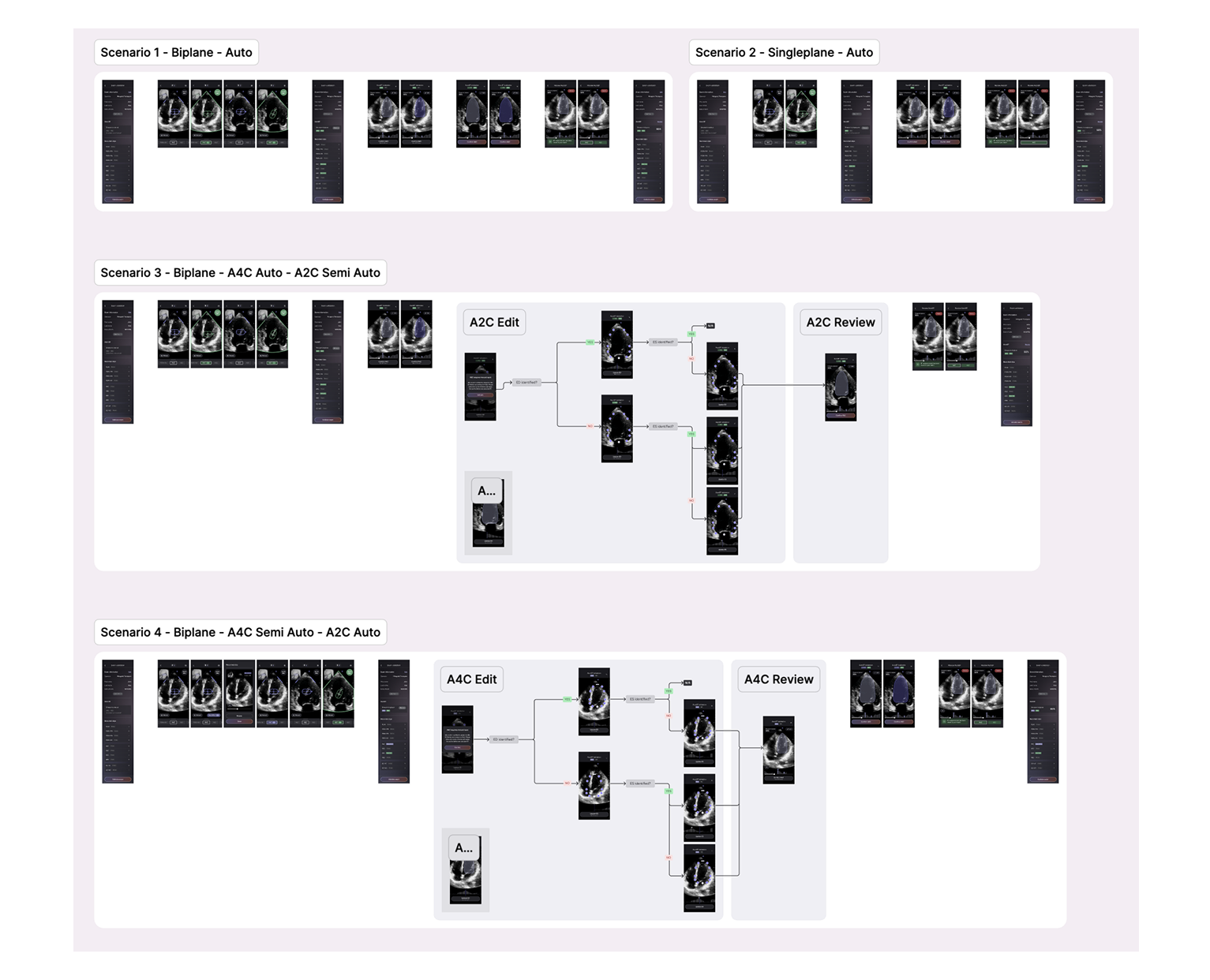

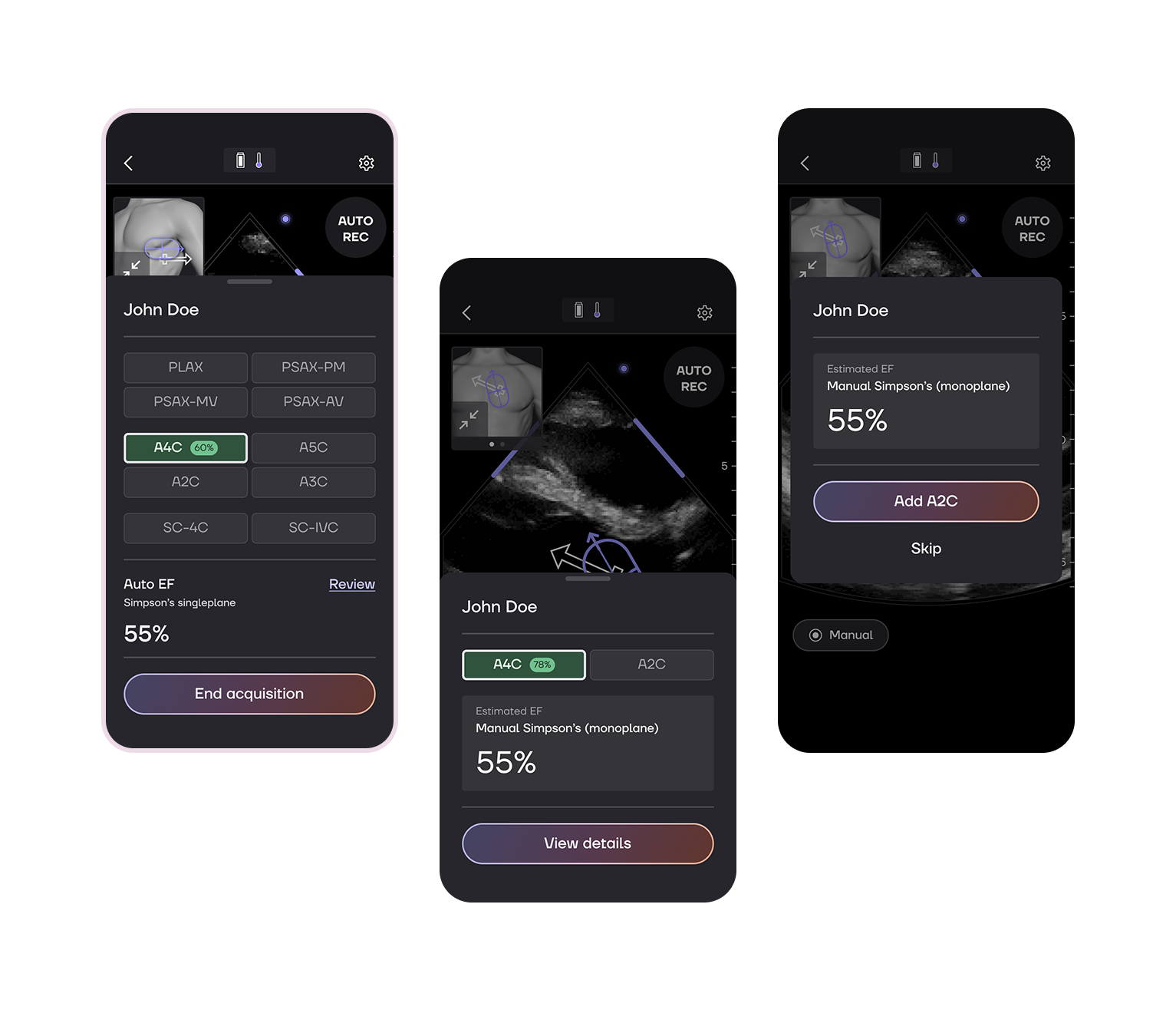

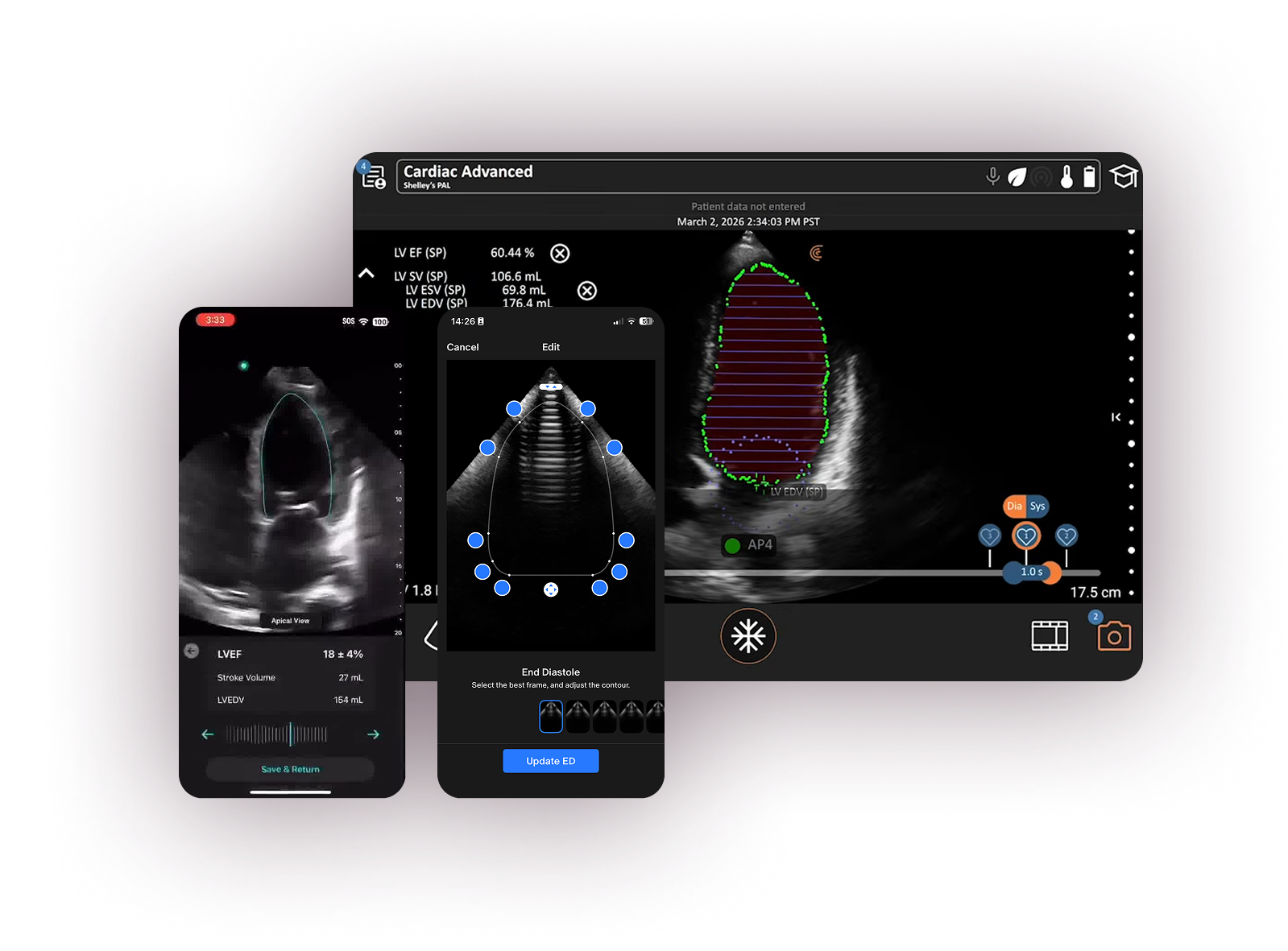

Méthodologie

Une conception à cadence élevée en tenant
compte des enjeux réglementaires et techniques

Résultat

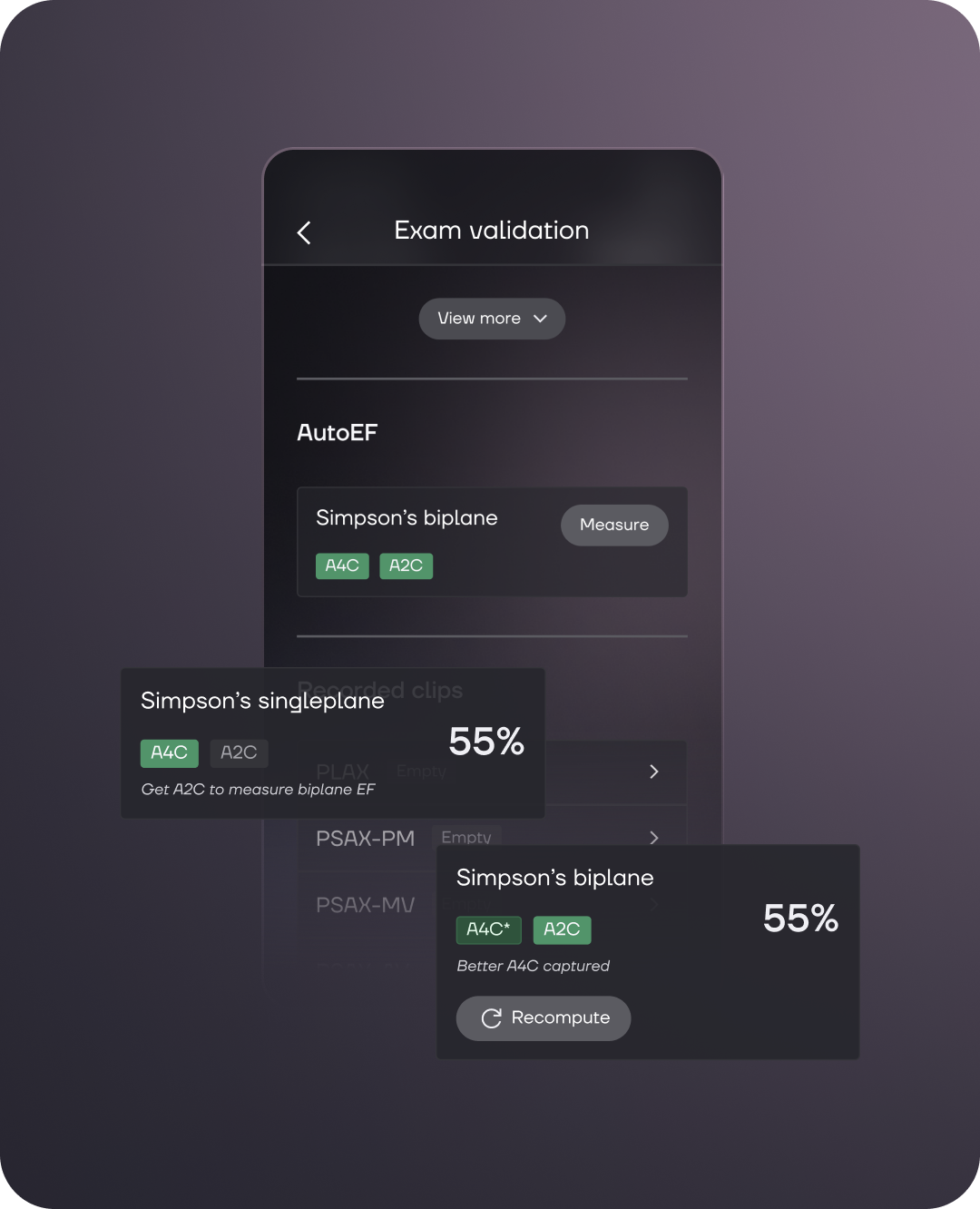

Écran de validation de l'examen affichant les mesures Simpson monoplan et biplan à 55 %

Accessible à la fin de l’acquisition

Si la (les) vue(s) nécessaire(s) au calcul ont été enregistrées, le calcul de la fraction d’éjection est rendu accessible.

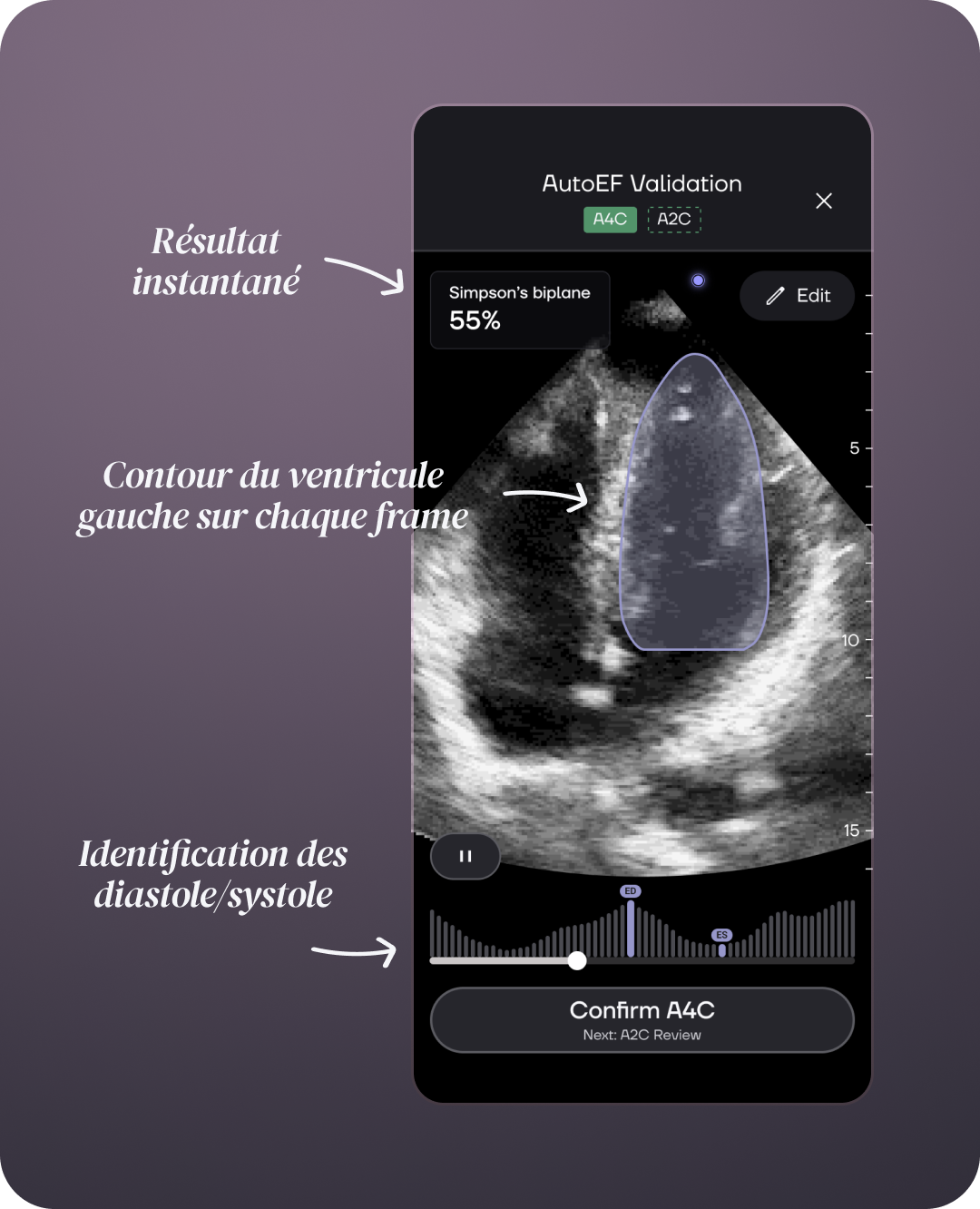

Interface AutoEF montrant le résultat instantané, le contour du ventricule gauche et l'identification de la diastole et de la systole

Le calcul est automatisé si possible

Si tous les critères de qualité d’image sont réunis, le calcul est automatisé et le résultat est affiché immédiatement.

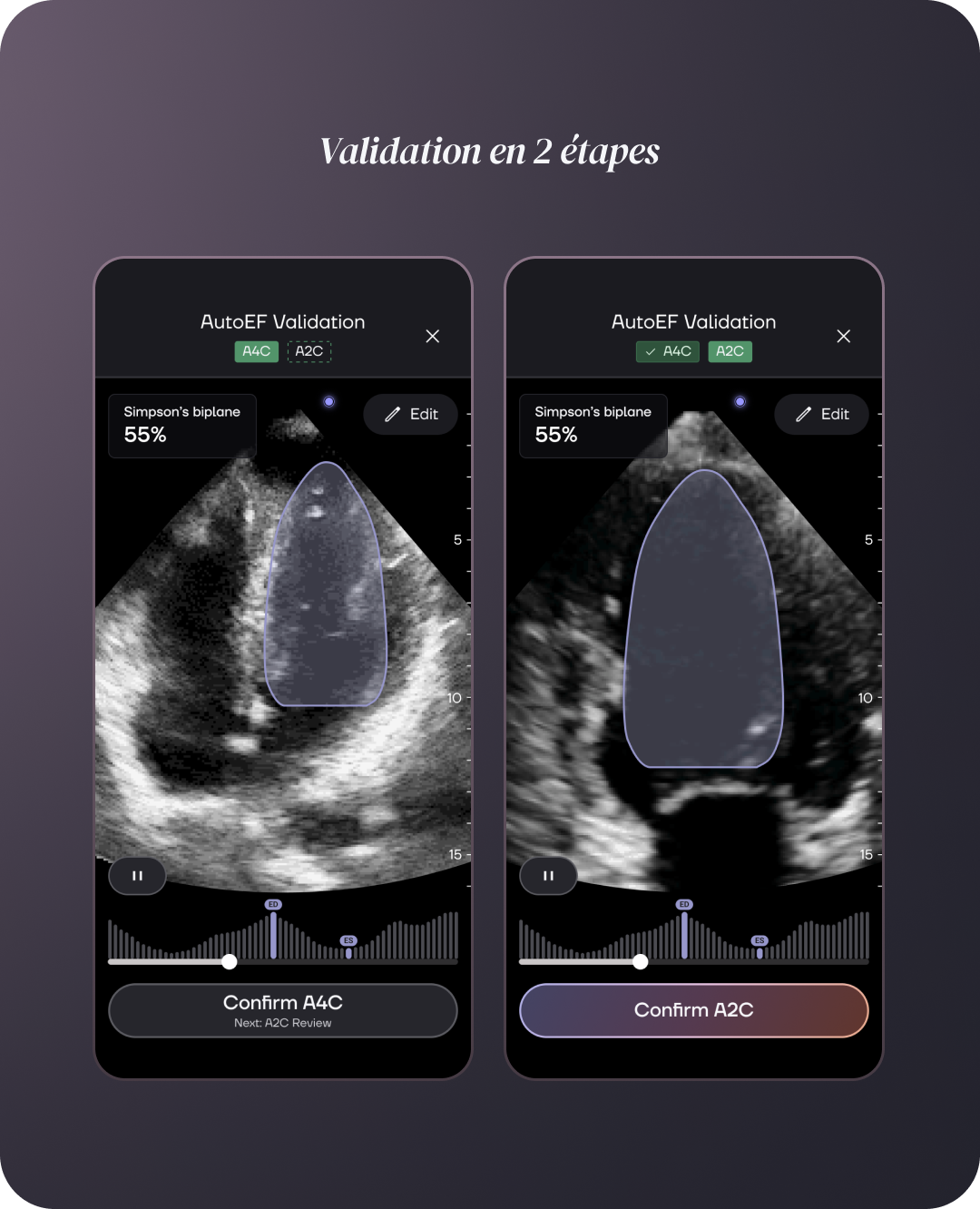

Validation en 2 étapes des vues A4C puis A2C

L’automatisation est systématiquement vérifiée

Pour l’enregistrer dans son examen, le professionnel de santé vérifie l’identification des frames et le contour du ventricule gauche.

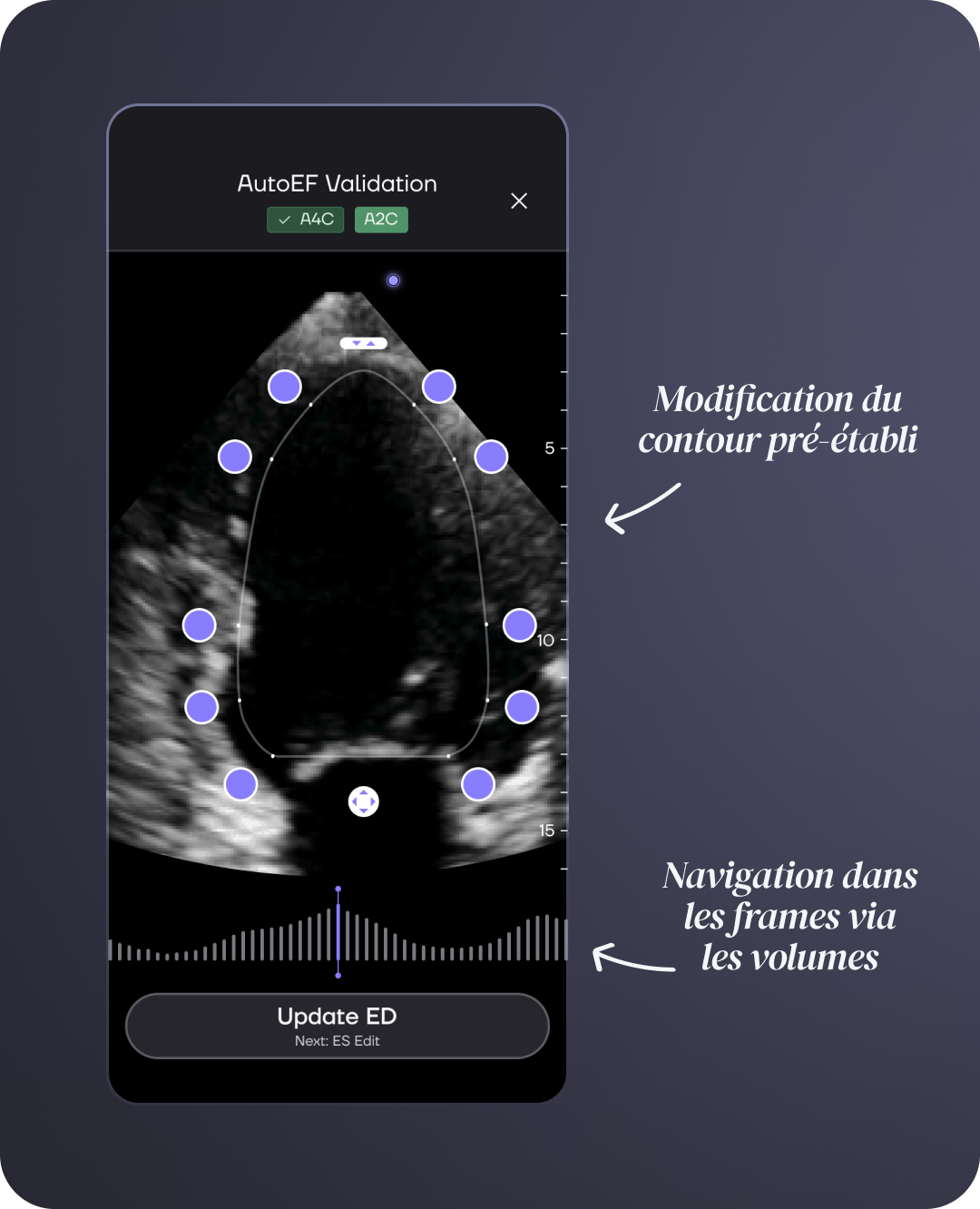

Modification du contour pré-établi et navigation dans les frames via les volumes

La modification manuelle reste toujours accessible

À chaque étape, le professionnel de santé peut modifier toutes les automatisations.

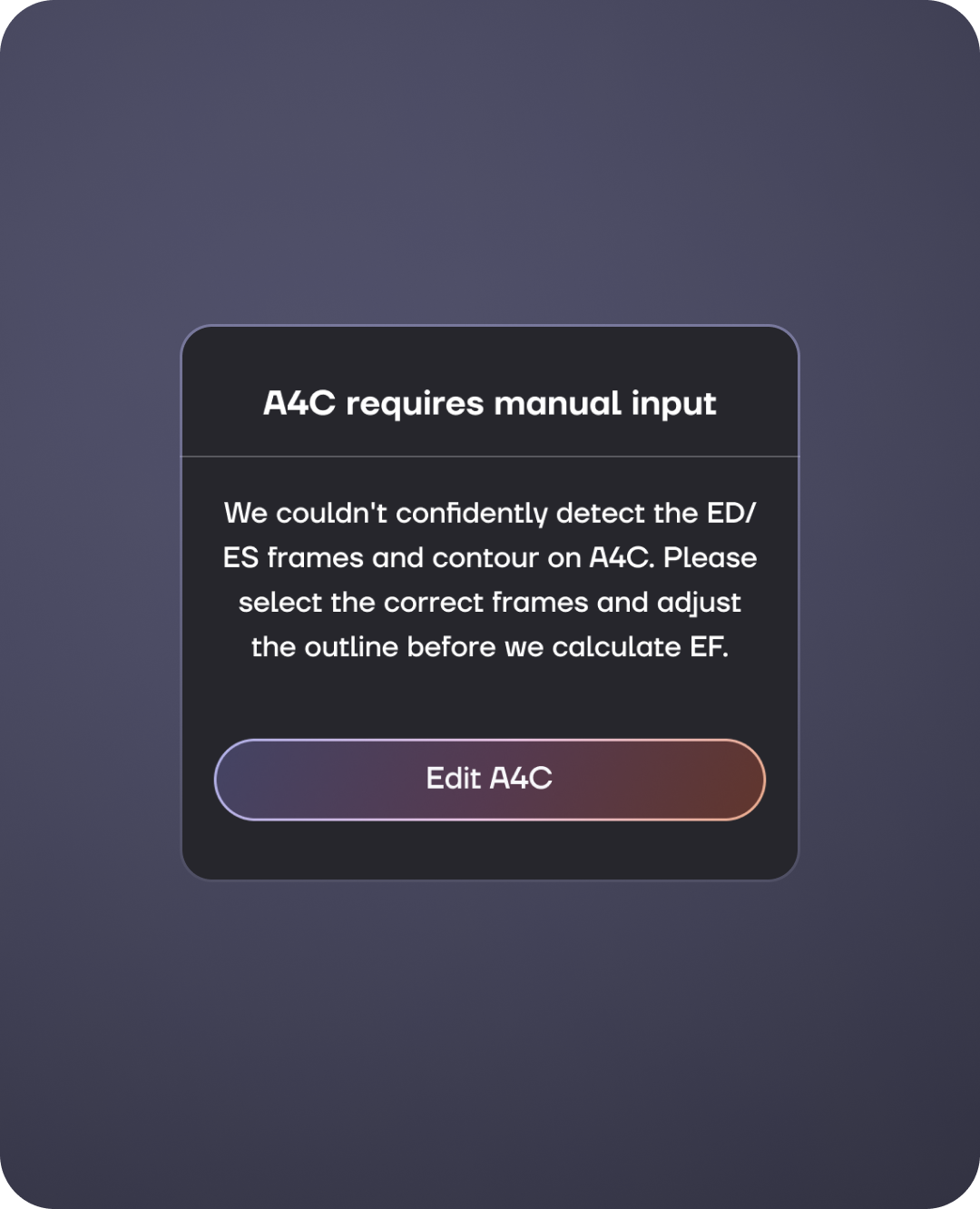

Message indiquant que la vue A4C nécessite une saisie manuelle

Si l’automatisation échoue, le processus manuel est forcé

En cas de qualité d’image insuffisante ou d’échec de l’algorithme, le professionnel de santé doit compléter le processus manuellement.

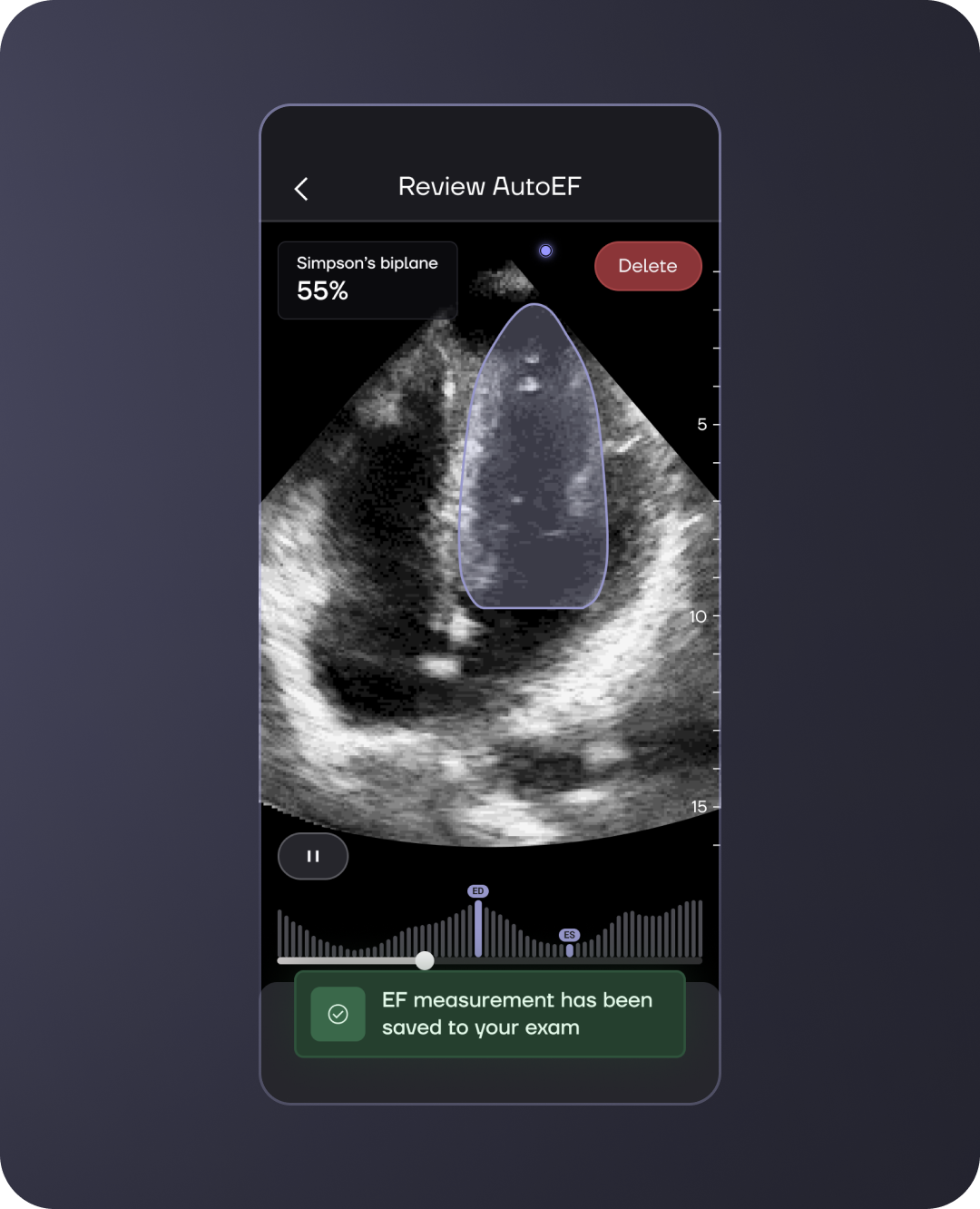

Écran de revue AutoEF confirmant l'enregistrement de la mesure dans l'examen

Une fois la vérification terminée, la donnée clinique est sauvegardée

À la fin de la vérification, la donnée clinique de la fraction d’éjection est associée à l’examen et incluse dans le dossier patient.

Envie de tester ?

Même si l’utilisation d’HeartFocus est difficile à simuler car elle dépend des images échographiques obtenues en temps réel, un prototype du parcours de calcul de la fraction d’éjection est accessible ci-dessous.

Tester le prototype open_in_new

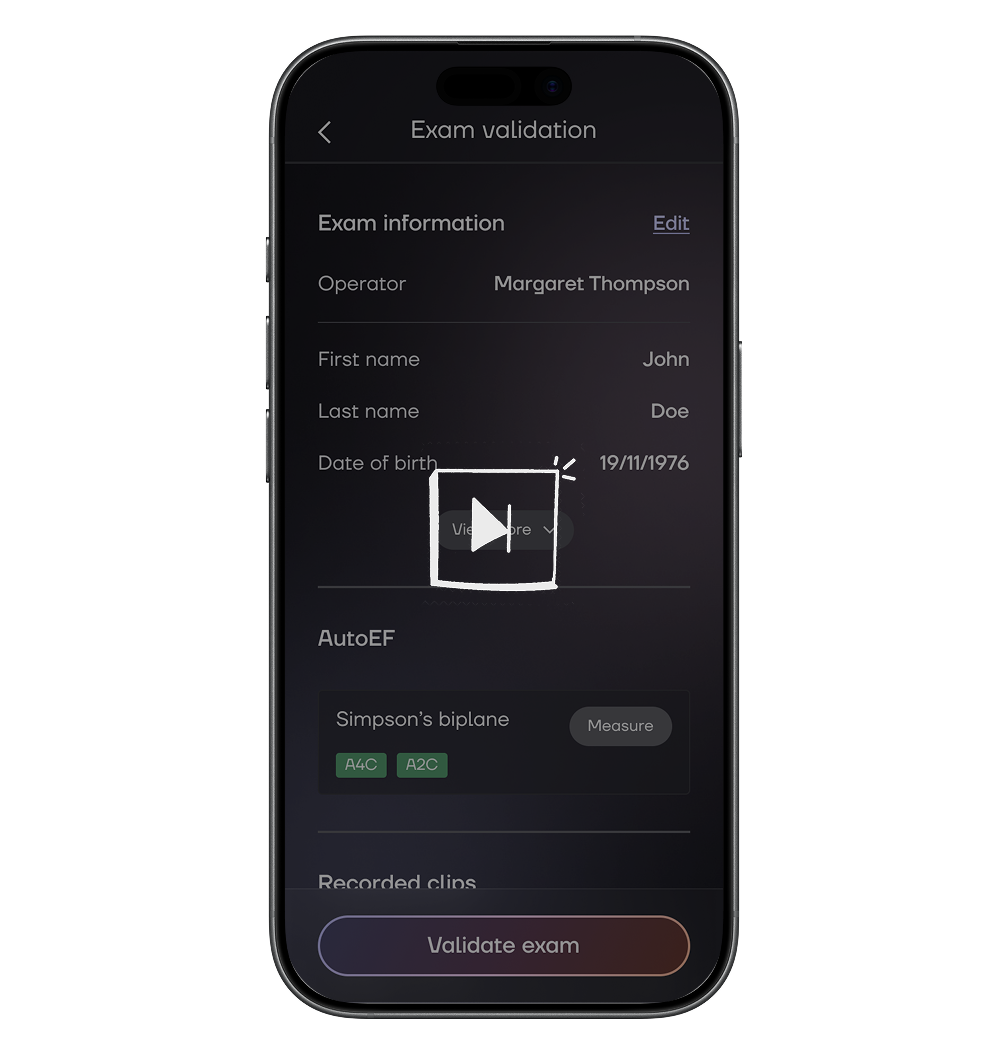

$Aperçu du prototype du parcours de calcul de la fraction d'éjection$
